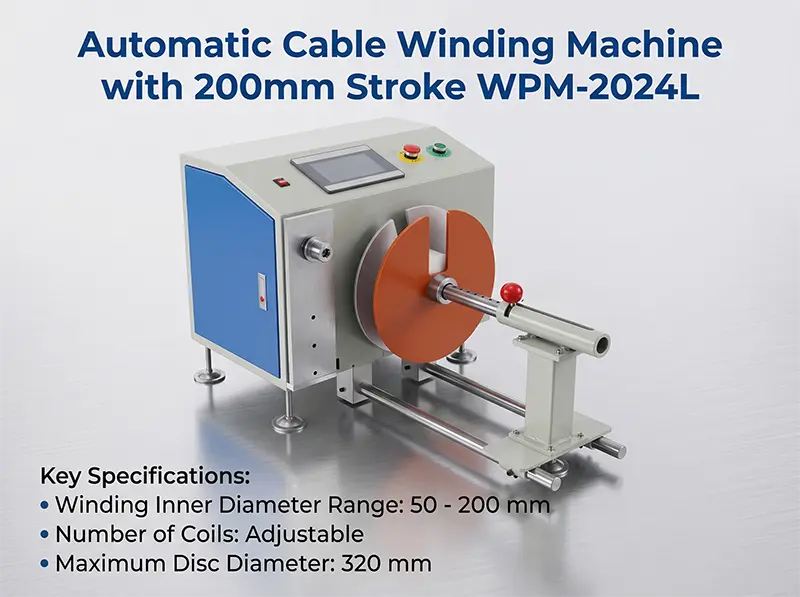

Auto Arrangement Kabel Winding WPM-2024L

  • Modell nr: WPM-2024L

  • Specifikationer

    Automatisk uppdragningsmaskin Modell WPM - 2024L
    Uppdragning Inre diameterområde: 50 - 200 mm
    Antal spolar: Justerbar
    Maximal skivdiameter: 320 mm
    Slaglängd: Standard 120 mm (valfritt 200 mm)
    Ingångsspänning: AC 220V 50HZ/60HZ, AC 110V 50HZ/60HZ. Speciell spänning kan anpassas.
    Nominell effekt: mindre än 800 W
    Lastkapacitet: 15 kg
    Maximala maskindimensioner: 900 * 600 * 450 (MM)
    Nettovikt: 60 kg
    Totalvikt: 65 kg
  • Förfrågan nu

Automatisk uppdragningsmaskin WPM-2024L

Denna avancerade lindningsmaskin erbjuder ett brett utbud av funktioner och funktioner. Maskinens innerdiameterområde är från 50 till 200 millimeter, vilket ger flexibilitet för olika lindningskrav. Antalet spolar kan justeras efter specifika behov. Med en maximal skivdiameter på 320 millimeter kan den hantera större skivor utan problem. Slaglängden finns i två alternativ – standard 120 millimeter och valfri 200 millimeter.

Ingångsspänningen för denna maskin kan vara antingen AC220V vid 50 Hz eller 60 Hz, eller AC110V vid 50 Hz eller 60 Hz. Dessutom kan specialspänningar anpassas för att möta specifika elektriska krav. Den nominella effekten för denna maskin är mindre än 800 watt, vilket säkerställer effektiv strömförbrukning. Den har en lastkapacitet på 15 kilogram, vilket gör den lämplig för hantering av olika material. Den maximala maskinstorleken är 900 x 600 x 450 millimeter, vilket ger en kompakt men funktionell design. Maskinens nettovikt är 60 kilogram och den totala vikten är 65 kilogram.

Huvudelektriska delar:
1. Maskinens lindningsmekanism drivs av en 750-watts servomotor kombinerad med en reduceringsenhet. Denna kombination ger precisa och pålitliga lindningsoperationer.
2. Styrsystemet består av en PLC och en integrerad pekskärmsmaskin, vilket erbjuder intuitiv styrning och enkel användning.
3. Den glidande styrskenan kommer från NSK i Japan, känt för sin höga kvalitet och hållbarhet.
4. Racket och chassit är hemmagjorda, vilket säkerställer stabilitet och hållbarhet.
5. Den är utrustad med två uppsättningar reläer och ett set OMRON-sensorer för noggrann avkänning och styrning.
6. Det finns också ett uppsättning strömförsörjningssystem för att säkerställa stabil strömförsörjning.
7. Ledningsmekanismen använder ett exempel på stegrack med reciprokata ledning, vilket ger effektiv ledningsuppställning.

Bearbetningsfixturdel:
1. Den viktiga monteringsplattan på denna maskin tillverkas med en CNC-datorgong numerisk styrmaskin, vilket säkerställer hög precision och kvalitet.
2. Bearbetningsdelarna är strikt i enlighet med den tekniska designen. Olika bearbetningsprocesser såsom fräsmaskin, slipmaskin, svarv, trådklippning och värmebehandling används för att säkerställa delarnas kvalitet och noggrannhet. Efter bearbetning utförs klämning samt elektrisk installation och driftsättning.
3. Trådselen (axeln) som används är gjord av Sai-stål. Storleken är anpassad efter kundens anbud. Maskinen är endast utrustad med en lindningsaxel för effektiva lindningsoperationer.
